智慧管网漏损控制方案
SCADA供水调度系统方案 二次供水泵房远程监控方案 供水管网远程测控方案 智慧管网漏损控制方案

01 漏损控制策略

       国际水协(IWA)制定了供水系统的“水平衡”方法和标准。实现对产销差水量进行分类量化,选定优先削减的次序,制定合理的绩效指标以及相应的实施策略。

02

针对漏失管理,国际水协提出了四大主要策略:

 (1)水压管理。研究表明水压与漏失水量呈正相关关系,在保障用户用水压力需求的同时,尽量降低管网压力,这样既省能耗,又能减少漏失水量。

 (2)积极地检漏控制。即采取多种现代探漏技术积极查找暗漏点,及时发现漏水点。

 (3)快速优质的漏点修复。即采取多种措施有效地减少漏点漏损的时间,以减少漏失水量。

   (4)加强对管网和相关设施的建设和维护管理,保持管网良好的运行状态,减少漏水点的出现,延长管网服务时间。

漏损控制策略

02 总体漏控解决方案

采用“咨询+硬件+软件”一站式管网漏损控制整体解决方案,主要包含以下内容:

  • - 现状分析、快速检漏和水平衡初评估
  • - 制定合理的漏水管理策略,定义明确的技术路线
  • - 基础设施改造和仪表安装
  • - 智慧管网漏损管理平台
  • - 主动漏水控制实践
  • - 绩效评估和持续改进
总体漏控解决方案

03 分区计量方案

分区计量方案

咨询和技术培训

提供的咨询和技术培训包含以下内容
基于IWA国际水协策略的漏损控制培训零压力测试、流量测量或现场辅助指导管网分区计量总体规划方案设计水量平衡计算与KPI绩效评估咨询
数据集成、云端管理和决策支持DMA 建立技术咨询基于DMA的主动漏损控制流程管理咨询管网漏损管理软件系统应用指导
管网分区计量、DMA和大用户监控设备、智能水表应用指导压力控制方案设计和选型检漏仪器与设备应用指导产销差控制财务投资计划咨询
分区计量

分区计量

       管网分区主要针对主干管网进行区域分割,通过安装流量仪或者关闭阀门等措施将供水区域划分为若干个区域,分区边界往往与供水企业管网片区管理机构的边界一致。管网分区的主要目的是了解产销差在供水区域内的分布情况,确定重点区域,并对分区内的相应管理机构进行产销差工作绩效考核。管网分区主要作为产销差分析工具和考核手段使用。
DMA小区

DMA小区

       DMA小区内部监测点的布置采用两级或三级计量的方式,分别是小区总表、楼宇分表(可选)和家庭户表。小区总表对小区的进出水流量进行计量及统计,同时捕捉实时最小夜间流量(MNF),选用DMA专用电磁流量计或电磁水表,要求读数响应快、计量精度高,可实现压力数据的集成及数据的实时远传。楼宇分表选用大口径远传水表。根据现场情况进行户表改造,采用DMA专用智能远传阀控水表。通过DMA小区的建设实施,结合SWLM智慧管网漏损管理平台,进行专业的DMA小区漏损评估。
分区计量
大用户监控

大用户监控

      通过大用户监控,实现数据实时上传至SWLM智慧管网漏损管理平台,对数据进行分析,使得爆管、漏损等问题能够及时地发现.

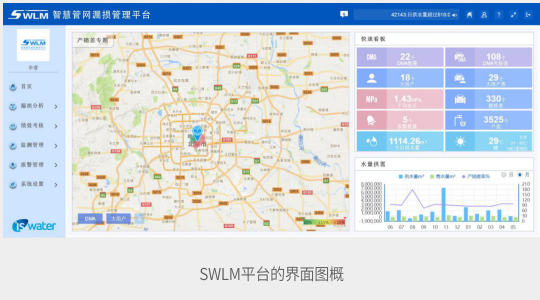

SWLM平台功能

SWLM平台功能

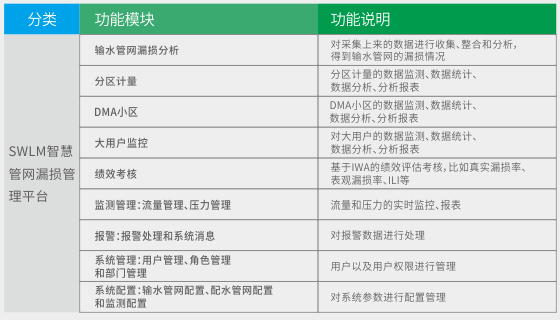

       SWLM智慧管网漏损管理平台严格按照IWA国际水协漏损控制的标准和方法进行研发设计,在线集成流量计、压力计、噪声记录仪和智能水表等管网数据采集端设备,同时可整合SCADA系统、GIS系统、表务管理系统和营业收费系统等信息系统的数据,通过大数据分析,辅助水务管理者进行主动漏损控制决策,帮助供水企业减少漏损水量、持续降低产销差。平台采用云部署、多租户的服务模式,尤其适用于集团型水务公司。SWLM智慧管网漏损管理平台功能说明如下表所示。

04 效益分析

      为管理者提供产销差管理的决策支持,从而更有效地监测、发现和控制管网漏损,最终实现如下效益:

  • 通过数据分析和合理规划,优化管网设施改造的投资策略
  • 节省由漏损和破管流失浪费的水量
  • 节约输配水的电费,优化运营成本
  • 减少对新水源的依赖
  • 实施积极的漏控策略,更有效地利用当地水资源
  • 推迟新水厂建设年限
  • 减少爆管对周围环境和交通的影响
  • 提升应急响应能力
  • 建立科学的绩效评估管理体系
  • 为实现智慧水务管理提供基础支撑
